ہیلیکل گیئر اور اس کی ایپلی کیشنز کی تاریخ
ایک ہیلیکل گیئر کے دانت ایک زاویہ پر رکھے جاتے ہیں (گیئر کے محور کے مقابلے میں) اور ہیلیکس کی شکل اختیار کرتے ہیں۔ یہ دانتوں کو بتدریج جالی لگانے کی اجازت دیتا ہے، پہلے پوائنٹ رابطہ کے ساتھ اور مشغولیت کے فروغ کے ساتھ لائن رابطے میں پیش رفت۔ کم شور اسپر گیئرز پر ہیلیکل گیئرز کے سب سے واضح فوائد میں سے ایک ہے، خاص طور پر درمیانی سے تیز رفتار پر۔ مزید برآں، ہیلیکل گیئرز کے ساتھ، کئی دانت ہمیشہ جالی میں ہوتے ہیں، جس کے نتیجے میں ہر انفرادی دانت پر دباؤ کم ہوتا ہے۔ اس کی وجہ سے ایک دانت سے دوسرے دانت میں قوتوں کی ہموار منتقلی ہوتی ہے، جس سے ارتعاش، جھٹکے کے بوجھ اور پہننے میں کمی واقع ہوتی ہے۔
تاہم دانتوں کا مائل زاویہ دانتوں کے درمیان سلائیڈنگ رابطہ پیدا کرتا ہے جس کے نتیجے میں ایکسیئل قوتیں اور گرمی پیدا ہوتی ہے جس سے کارکردگی کم ہوتی ہے۔ یہ ایکسیئل قوتیں ہیلیکل گیئرز کے انتخاب کو برداشت کرنے میں اہم ہیں۔ ہیلیکل گیئرز کو تھرسٹ یا رولر بیرنگ کی ضرورت ہوتی ہے، جو عام طور پر اسپر گیئرز کے ساتھ استعمال ہونے والے بنیادی بیرنگز سے بڑے (اور زیادہ مہنگے) ہوتے ہیں کیونکہ انہیں ریڈیئل اور ایکسیئل دونوں قوتوں کو برداشت کرنا پڑتا ہے۔ ہیلیکس زاویہ کے مماس کا سائز ایکسیئل قوتوں کو متاثر کرتا ہے۔ اس حقیقت کے باوجود کہ بڑے ہیلیکس زاویہ تیز اور ہموار حرکت کو فعال کرتے ہیں، ہیلیکس زاویہ عام طور پر ایکسیئل قوتوں کی نسل کی وجہ سے 45 ڈگری تک محدود ہوتا ہے۔

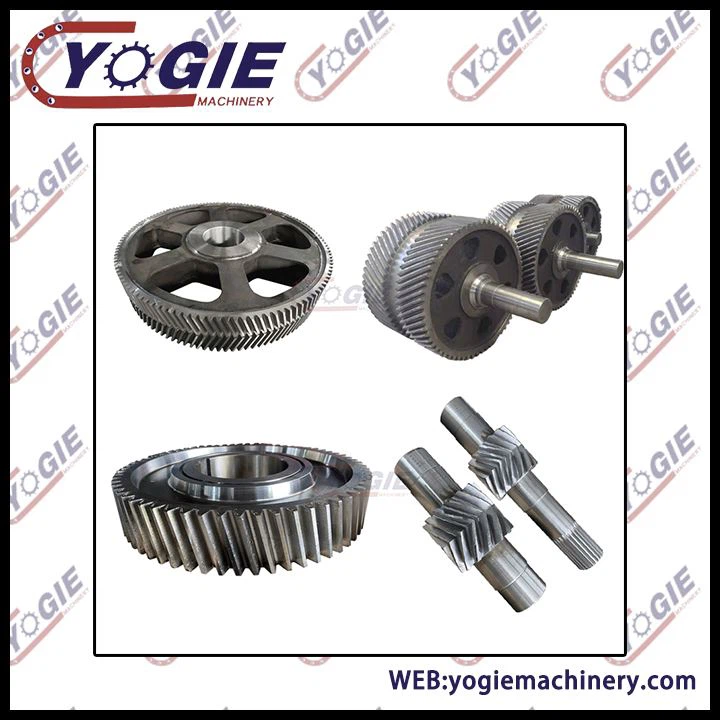

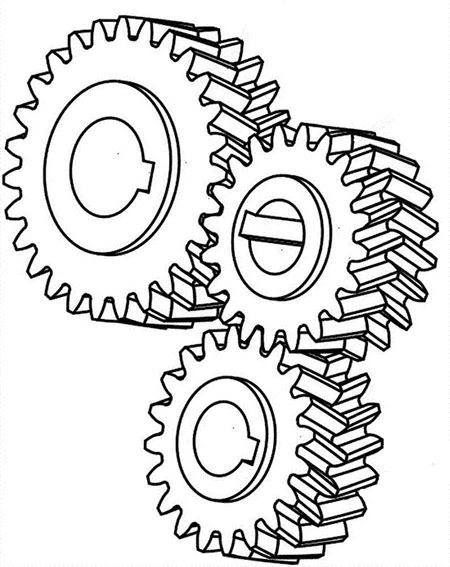

ہیلیکل گیئرز کے ایکسیئل دباؤ کو جڑواں ہیلیکل یا ہیرنگبون گیئرز کو ملازم کرکے کم کیا جاسکتا ہے۔ یہ تشکیلات مخالف ہاتھوں کے ساتھ دو ہیلیکل گیئر نظر آتے ہیں جو بیک ٹو بیک رکھے جاتے ہیں، لیکن یہ واقعی ایک ہی گیئر سے مشین کیے جاتے ہیں۔ (دونوں اقسام میں فرق یہ ہے کہ ڈبل ہیلیکل گیئرز میں مرکز میں دانتوں کے درمیان ایک نالی ہوتی ہے جبکہ ہیرنگبون گیئر نہیں ہوتے۔) چونکہ دانتوں کے ہر جوڑے پر ایکسیئل دباؤ اس ڈیزائن کے ذریعہ منسوخ کر دیا جاتا ہے، زیادہ سے زیادہ ہیلیکس زاویوں کا استعمال کیا جا سکتا ہے. یہ تھرسٹ بیرنگ کی ضرورت کو بھی ختم کرتا ہے۔
ہموار حرکت، بہتر رفتار کی صلاحیتوں اور کم شور کے علاوہ، ہیلیکل گیئرز کو متوازی یا غیر متوازی (کراسنگ) شافٹوں کے ساتھ استعمال کرنے کے قابل ہونے کا فائدہ ہوتا ہے۔ متوازی شافٹوں کے ساتھ ہیلیکل گیئرز کو مخالف ہاتھوں کے ساتھ ہیلیکل گیئرز کی طرح ہیلیکس زاویہ کی ضرورت ہوتی ہے (یعنی دائیں ہاتھ کے دانت بمقابلہ بائیں ہاتھ کے دانت)۔
کراس شدہ ہیلیکل گیئرز کا استعمال کرتے وقت، وہ ایک ہی یا مخالف ہاتھوں کے ہو سکتے ہیں۔ اگر گیئرز کے ہاتھ ایک جیسے ہوں تو ہیلیکس زاویوں کی کل تعداد شافٹوں کے درمیان زاویہ سے میل کھانی چاہئے۔ مستقیم (یعنی 90 ڈگری) شافٹوں کے ساتھ کراس شدہ ہیلیکل گیئر اس کی سب سے عام مثال ہیں۔ دونوں گیئرز کا ہاتھ ایک ہی ہوتا ہے اور ان کے ہیلیکس زاویے 90 ڈگری تک بڑھ جاتے ہیں۔ شافٹوں کے درمیان زاویہ مخالف ہاتھوں کے ساتھ سیٹ اپ میں ہیلیکس زاویوں کے درمیان فرق کے برابر ہونا چاہئے۔ کراس شدہ ہیلیکل گیئرز زیادہ ڈیزائن کی آزادی فراہم کرتے ہیں، لیکن چونکہ دانتوں کے درمیان رابطہ لائن رابطے سے پوائنٹ رابطہ کے قریب ہوتا ہے، اس لئے ان میں متوازی شافٹ ورژن کے مقابلے میں کم طاقت کی صلاحیت ہوتی ہے۔
ایسے معاملات میں جہاں اسپر گیئر موزوں ہیں لیکن شافٹ متوازی نہیں ہیں، ہیلیکل گیئر اکثر طے شدہ انتخاب ہوتے ہیں۔ ان کا استعمال ان حالات میں بھی کیا جاتا ہے جن میں تیز رفتار یا بوجھ کی ضرورت ہوتی ہے۔ وہ عام طور پر اسپر گیئرز کے مقابلے میں ہموار، پرسکون آپریشن فراہم کرتے ہیں، چاہے لوڈ یا رفتار کچھ بھی ہو۔
