اسپر گیئر گیئرز کا درجہ بندی کا طریقہ ہے۔ عمودی رشتہ دار پوزیشن اور دونوں گیئرز کی دانت کی سمت کے مطابق یہ طیارہ گیئر گردش اور خلائی گیئر گردش میں تقسیم کیا گیا ہے (چاہے دونوں حلقے متوازی ہوں)۔ گیئر کے کام کرنے والے حالات کے مطابق ، اسے کھلی ٹرانسمیشن اور بند ٹرانسمیشن میں تقسیم کیا جاسکتا ہے۔ سیدھے دانت ، ترچھا دانت ، ہیرنگ بون دانت ، یا سیدھے دانت ، مڑے ہوئے دانت گیئر دانت یا دانت پروفائل کی شکل کے مطابق

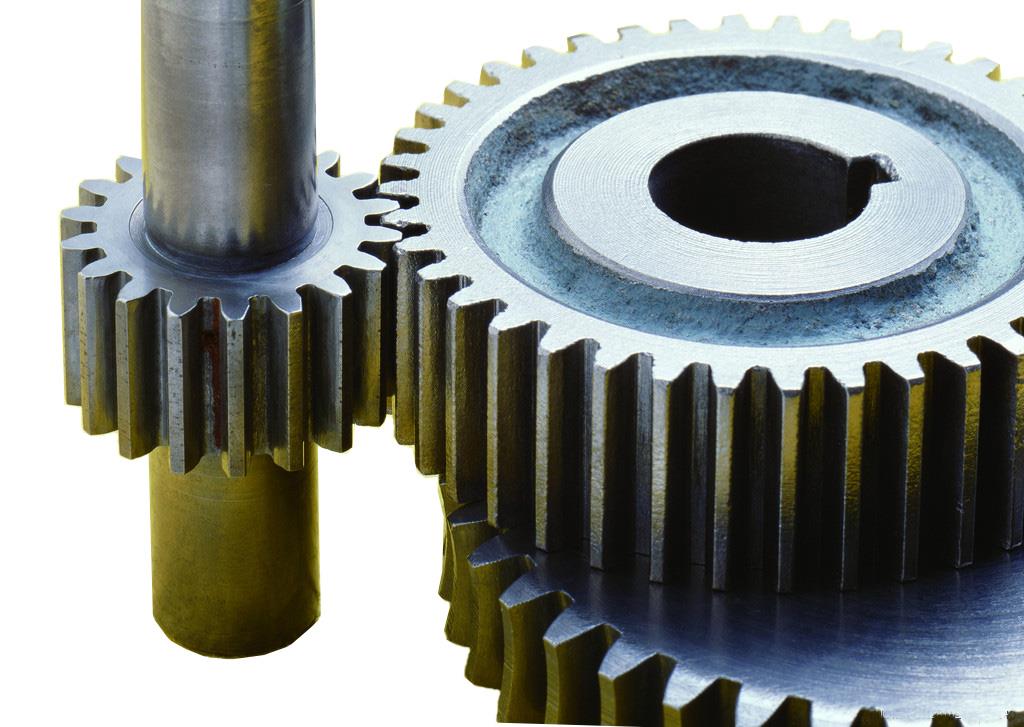

اسپرئر گیئر:

مشغولیت کا طریقہ: بیرونی روٹر ، اندرونی روٹر ، گیئر اور ریک

بنیادی خصوصیات: دانت پروفائل سے رابطہ کی لائن لمبائی کے متوازی سیدھی لائن ہے۔ دانتوں کی دو پروفائلیں ایک ہی وقت میں دانت کی چوڑائی میں داخل ہوتی ہیں یا سیدھ میں ہوجاتی ہیں ، جو آسانی سے اثر اور شور کا سبب بنتی ہیں ، اور استحکام میں ٹرانسمیشن ناقص ہوتا ہے۔

سیدھے بیول گیئرز: پچ شنک ، انڈیکسنگ شنک ، ٹاپ شنک ، جڑ شنک ، بیس شنک ، بنیادی خصوصیات: ایک دوسرے کو محور کرنے والے دانتوں کے درمیان ٹرانسمیشن کے لئے استعمال کیا جاتا ہے ، دانت شنک کی سطح پر تقسیم ہوتے ہیں ، اور شروعاتی گیئر کا سائز اس طرف ہوتا ہے شنک ٹاپ سمت آہستہ آہستہ سکڑ جاتی ہے

دائیں زاویہ سلنڈرک گیئر کو دونوں سمتوں میں گھومنے کے ل، ، گیئر دانتوں کے دو دانتوں کے پروفائل ایک ہی شکل اور مخالف سمتوں کے ساتھ مطلق مڑے ہوئے سطحوں پر مشتمل ہیں۔ ہر حصے کے نام اور علامتیں یہ ہیں: دانتوں کا اوپر والا حلقہ ، دانت کی جڑ کا دائرہ ، دانت سلاٹ ، دانت کی موٹائی ، پچ ، ماڈیولس ایم ، اشاریہ دائرے D ، نوک اور جڑ ، نوک کی کلیئرنس

گیئرز کو دانت کی لکیر کی شکل کے مطابق اسپر گیر ، ہیلیکل گیئرز ، ہیرنگ بون گیئرز اور مڑے ہوئے گیئرز میں درجہ بندی کیا گیا ہے۔ اسپر گئرس گیئرز کا حوالہ دیتے ہیں جن کے دانت عمودی اور افقی سمتوں کے متوازی ہوتے ہیں۔

اسپر گئر اصل پیداوار اور استعمال میں سب سے عام گیئرز ہیں۔ یہ ناگزیر ہے کہ استعمال کے دوران گیئرز کو نقصان پہنچا ہے۔ لہذا ، ایک نیا گیئر بنانا ضروری ہے جو اصلی جیسا ہی ہو۔ مختلف وجوہات کی بناء پر ، صارفین مطلوبہ سیدھے گیئر فراہم نہیں کرسکتے ہیں۔ اس بات کو یقینی بنانے کے لئے کہ پروسس شدہ مصنوعات کو عام طور پر استعمال کیا جا سکے ، گیئرز کو درست سروےنگ اور میپنگ کی ضرورت ہے۔ سروے اور نقشہ سازی کا کام ایک پیچیدہ کام ہے۔ چونکہ اسپر گیروں کے سروے اور نقشہ سازی کے بارے میں بہت کم معلومات موجود ہیں ، اس لئے ڈرائنگ سے مشورہ کرنا تکلیف نہیں ہے۔ عملی تجربوں اور اسپر گئر میپنگ کے طریقوں کو عملی عملی پروجیکشنوں کے ذریعہ متعدد عملی پروڈکشنز میں خلاصہ کیا گیا ہے۔ تعارف اس طرح ہے:

پہلے ، اگرچہ اسپر گیئرز کے پیرامیٹرز اور طول و عرض زیادہ نہیں ہیں ، مختلف گیئرز کا معیاری نظام یہ طے کرتا ہے کہ ماڈیولس یا قطر ہر حصے کے دوسرے پیرامیٹرز اور طول و عرض کا حساب کتاب کرنے کے لئے بنیاد کے طور پر استعمال ہوتا ہے۔ لہذا ، سروے اور نقشہ سازی کے کام کو لازمی طور پر موڈیولس کے سائز یا مشترکہ کے قطر کا تعین کرنے کے لئے ہر ممکن کوشش کرنا ہوگی۔ ایک ہی وقت میں ، دباؤ زاویہ دانت کی شکل کا تعین کرنے کے لئے بنیادی پیرامیٹر ہے ، اور صحیح عزم بھی اہم ہے۔

عام طور پر ، جاپان ، جرمنی ، فرانس ، جمہوریہ چیک ، اور سابق سوویت یونین یہ سب ماڈیولر نظام ہیں۔ لہذا ، ہمیں ماپا گیئر کے استعمال اور پیداواری ملک کو سمجھنے کی ضرورت ہے ، تاکہ ہم اس گیئر کے ذریعہ استعمال ہونے والے معیاری نظام کی پیش گوئی کرسکیں۔ آپ گیئر کے دانتوں کا پروفائل دیکھ سکتے ہیں۔ اگر دانت پروفائل کا پروفائل مڑے ہوئے ہو اور دانتوں کی نالی کا نیچے آرک کی شکل کا ہو تو ، اسے ماڈیولر نظام کے طور پر ابتدائی طور پر طے کیا جاسکتا ہے۔ معیاری دباؤ زاویہ زیادہ تر 20 ڈگری ہے۔ ریاستہائے متحدہ اور برطانیہ قطر کنٹرول کا استعمال کرتے ہیں اور معیاری دباؤ کا زاویہ 14.5 ڈگری ہے۔ دو اور 20 ڈگری۔ مشاہدہ کریں کہ دانتوں کا پروفائل نسبتا سیدھا ہے اور دانتوں کی نالی کا نچلا حصہ وسیع تر ہے۔ آرک کا آغاز قطر کے کنٹرول کے طور پر کیا جاسکتا ہے۔ پریشر زاویہ 14.5 ڈگری ہے۔ آپ گیئر ہب یا معیاری ریک کا نمونہ بھی اس بات کا تعین کرنے کے لئے استعمال کرسکتے ہیں کہ آیا یہ ابتدائی دباؤ زاویہ ہے ، اگر آپ مندرجہ بالا شرائط کو جانتے ہیں تو ، آپ اصل میں اس کا نقشہ بناسکتے ہیں:

(1) ٹپ دائرے کے قطر کی پیمائش کے لئے ڈی ایم طریقہ

پہلے گیئر دانت Z کی تعداد گنیں ، اور پھر دانت والے دائرے کے قطر Dm کی پیمائش کرنے کے لئے ورنیئر کیلیپر استعمال کریں۔ اگر یہ طے کیا جاتا ہے کہ گیئر ماڈیولس کی ایک معیاری دانت کی شکل ہے تو ، اس کا ماڈیولس:

m = Dm / Z + 2

اگر گیئر کو دانتوں کا ایک معیاری پروفائل سمجھا جاتا ہے تو ، اس کا قطر ہے

ڈی پی = 25.4 * (زیڈ + 2) / ڈی ایم

تاہم ، یہ خیال رکھنا چاہئے کہ اگر گیئر دانتوں کی تعداد برابر ہے تو ، اس کا براہ راست پیمائش کیا جاسکتا ہے۔ اگر دانتوں کی تعداد عجیب ہے ، تو ناپنے والا سائز دانت کے نوک دائرے Dm کا قطر نہیں ہے ، لیکن ایک دانت کے دانت کا نوک مخالف دانت پر مخالف دانت سے لے کر فاصلہ D سطح کے چوراہے اور دانت کی چوٹی کے درمیان فاصلہ D ہے۔ دائرہ دانت کے اوپر دائرے کے قطر سے چھوٹا ہے۔ عام طور پر ، دانت کے اوپر دائرے قطر D حاصل کرنے کے لئے Dm کی اصلاح عنصر k کے ذریعہ ضرب کی جاتی ہے ، یعنی:

ڈی ایم = کے * ڈی

عملی طور پر ، دانت والے دانت کے دائرے کے قطر کے اصلاحی گتانک کے (ٹیبل 1) کا استعمال کرتے ہوئے دانت کے اوپر دائرے کا قطر عام طور پر بہت چھوٹا ہوتا ہے ، اور درست اصلاح کے گتانک K (ٹیبل 2) کا استعمال کرتے ہوئے دانت کے اوپر دائرے کے قطر کا حساب لگایا جاتا ہے۔ ) مندرجہ بالا فارمولے کے مطابق اصل قدر کے قریب ہے ، ٹیبل 2 ٹیبل 1 سے زیادہ درست ہے ، اور دانتوں کی تعداد بہتر ہے ، آپ اس کا حوالہ دے سکتے ہیں۔

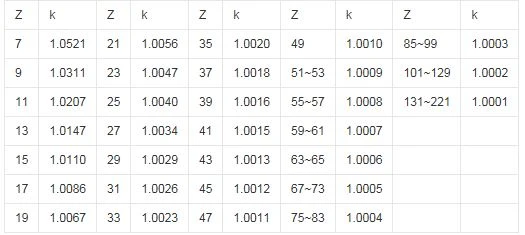

عجیب دانت والے گیئر کے نوک دائرے کے قطر کیلئے ٹیبل 1 تصحیح عنصر k

ٹیبل 2 تصحیح کے بعد K کے اصلاحی گتانک k

اگر عجیب دانت والا لباس گیئر شافٹ نہیں ہے لیکن اس میں ایک سوراخ ہے تو ، اندرونی سوراخ ویاس d اور سوراخ کی دیوار سے دانت کی چوٹی تک فاصلہ H بھی ناپا جاسکتا ہے۔ دانت کے اوپر کا قطر مندرجہ ذیل فارمولے کے ذریعہ حاصل کیا جاسکتا ہے۔

ڈی ایم = 2 * ایچ + ڈی

(2) دانتوں کی کل اونچائی کی پیمائش کرنا h

جب گیئر کو بڑے ماڈیولس اور دانتوں وغیرہ کی وجہ سے دانتوں کے اوپر کے دائرے کے قطر کی پیمائش کرنے میں تکلیف ہوتی ہے تو ، ماڈیولس یا قطر کا تعین کرنے کے لئے دانتوں کی کل اونچائی کی پیمائش کی جاسکتی ہے۔ کل دانت کی اونچائی h ورنیئر کیلیپر کی گہرائی والے دم پن سے ماپ سکتی ہے۔ گہرائی کی پیمائش کے دیگر ٹولز بھی سائٹ کے حالات پر منحصر ہیں۔ اگر گیئر میں سوراخ ہے تو ، دانتوں کی کل اونچائی بالواسطہ طور پر حاصل کی جاسکتی ہے۔ فاصلے کا گھٹاؤ دانت ایچ کی کل اونچائی ہے ، اور ماڈیولس یا پچ کو اس طرح سے حساب کیا جاتا ہے:

m = h / 2f + c Dp = 25.4 * f 2f + c） / h

f :: دانت کی اونچائی کا گتانک c: شعاعی کلیئرنس کا گتانک

ایف ، سی گیئر اسٹینڈرڈ سسٹم پیرامیٹر ٹیبل میں پایا جا سکتا ہے [3]

(3) مرکز فاصلے کی پیمائش کرنے کا طریقہ A

مندرجہ بالا دو طریقوں کی پیمائش نہیں کی جاسکتی ہے جب گیئر کے دانت تیز ہوجاتے ہیں ، سختی سے پہنا جاتا ہے یا گھوم جاتا ہے۔ اس وقت ، ہم گاہک سے دونوں جوڑی والے گیئرز کے درمیان فاصلے A اور دونوں گیئرز کے دانتوں کی تعداد فراہم کرنے کے لئے کہہ سکتے ہیں۔ یہ کرنا آسان ہے۔ ماڈیولس یا پچ کا حساب کتاب کے طور پر:

m = 2 * A / Z1 + Z2 Dp = 25.4 * （Z1 + Z2） / 2 * A

زیڈ 1 ، زیڈ 2: مماثل گیئر کے دانتوں کی تعداد

پھر ان تین طریقوں میں سے کسی ایک کے ذریعہ جو ماڈیولس یا قطر مشترکہ حساب کیا جاتا ہے اس کا موازنہ معیاری ماڈیولس یا قطر مشترکہ سیریز سے کیا جاتا ہے ، جو بھی قریب ترین ہے۔

مذکورہ بالا اسپرئر گیئر میپنگ کا طریقہ ہے جو عام طور پر اصل کام میں استعمال ہوتا ہے۔ استعمال کرتے وقت ایک دوسرے کو چیک کرنے کے لئے دو طریقے استعمال کرنا بہتر ہے۔ اس طرح ، طے شدہ ماڈیولس یا قطر زیادہ درست ہوتا ہے۔ اس وقت ، نقشہ سازی کا کام بنیادی طور پر مکمل ہوگیا ہے۔ خصوصی نوٹ: مذکورہ بالا سروے اور نقشہ سازی کے طریقوں کو اس شرط کے تحت انجام دیا جاتا ہے کہ ہم گیئرز کے ذریعہ پہلے سے اپنائے گئے معیاری نظام کا تعی investigateن یا ان سے تفتیش کرسکتے ہیں۔ اگر گیئرز کے "تمام حالات نا معلوم ہیں" ، تو مذکورہ بالا طریقوں کا صرف حوالہ دیا جاسکتا ہے ، اور پھر دوسرے چینلز کے ذریعہ جامع طور پر فیصلہ کیا جاسکتا ہے۔ مجھے یقین ہے کہ سروے اور نقشہ سازی کے مذکورہ بالا طریقے میرے ساتھیوں کے لئے خاص مددگار ہیں جنہوں نے ابھی پہلی بار اسپیئر گیئرس کو کام کرنا شروع کیا ہے یا اس کا ذکر کرنا قابل ہے۔
