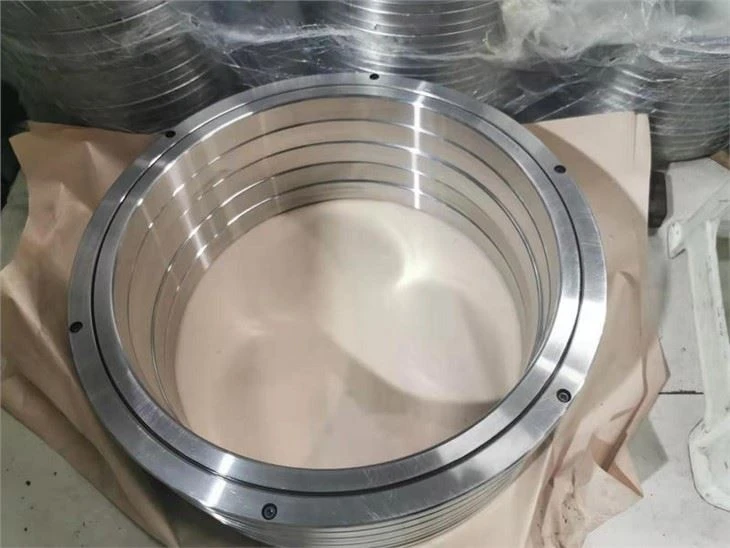

رب سیریزرولر اثر سے تجاوز کریاوگی ہائی صحت سے متعلق CNC بیرنگ
یاوگی رب سیریز سے تجاوز کر گئے رولر بیرنگ ہلکا پھلکا ہیں, اعلی درڑھتا کے ساتھ ممکن اندرونی اور بیرونی بجتی پتلا کے ساتھ کمپیکٹ بیرنگ, کی وجہ سے ایک 90 ° V نالی کے ساتھ سلنڈر رولرس کے اس عمودی انتظام کی گہری نالی رولنگ سطح میں علیحدہ سپاسرس. یہ خاص ڈیزائن شعاعی ، محوری اور لمحے کے بوجھ سمیت تمام سمتوں میں بوجھ لے جانے کے لئے صرف ایک اثر کی اجازت دیتا ہے.
سیریز کا تعارف: رب معیاری قسم پتلا ممکن اندرونی اور بیرونی بجتی ہے کیونکہ بیرونی انگوٹی مرکزی جسم میں ضم کر رہا ہے جبکہ خارجی رنگ تقسیم کیا جاتا ہے کے ساتھ ایک اثر ہے. یہ ایسے معاملات میں استعمال کیا جا رہا ہے جہاں اندرونی انگوٹی کی اعلی گھورنی درستگی کی ضرورت ہوتی ہے.
شافٹ قطر (ملی میٹر) | ماڈل نمبر | اہم طول و عرض (ملی میٹر) | کندھے کی اونچائی | بنیادی لوڈ ریٹنگ (شعاعی) | وزن | |||||||
اندرونی رنگ d (ملی میٹر) | بیرونی رنگ D (ملی میٹر) | ڈی پی | چوڑائی B B1 | گریسانگ ہول | r (منٹ) | Ds ملی میٹر | Dh (ملی میٹر) | سی این | کمپنی این | کلو | ||
30 | RB3010 | 30 | 55 | 41.5 | 10 | 1 | 0.6 | 37 | 47 | 7.35 | 8.36 | 0.12 |
35 | RB3510 | 35 | 60 | 46.5 | 10 | 1 | 0.6 | 41 | 51.5 | 7.64 | 9.12 | 0.13 |
40 | RB4010 | 40 | 65 | 51.5 | 10 | 1 | 0.6 | 47.5 | 57.5 | 8.33 | 10.6 | 0.16 |
45 | RB4510 | 45 | 70 | 56.5 | 10 | 1 | 0.6 | 51 | 61.5 | 8.62 | 11.3 | 0.17 |
50 | RB5013 | 50 | 80 | 64 | 13 | 1.5 | 0.6 | 57.4 | 72 | 16.7 | 20.9 | 0.27 |
60 | RB6013 | 60 | 90 | 74 | 13 | 1.5 | 0.6 | 68 | 82 | 18 | 24.6 | 0.3 |
70 | RB7013 | 70 | 100 | 84 | 13 | 1.5 | 1 | 78 | 92 | 19.4 | 27.7 | 0.35 |
80 | RB8016 | 80 | 120 | 98 | 16 | 1.5 | 1 | 91 | 111 | 30.1 | 42.1 | 0.7 |
90 | RB9016 | 90 | 130 | 108 | 16 | 1.5 | 1.5 | 98 | 118 | 31.4 | 45.3 | 0.75 |
100 | RB10016 | 100 | 140 | 119.3 | 16 | 1.5 | 1.5 | 109 | 129 | 31.7 | 48.6 | 0.83 |
RB10020 | 150 | 123 | 20 | 1.5 | 1.5 | 113 | 133 | 33.1 | 50.9 | 1.45 | ||
110 | RB11012 | 110 | 135 | 121.8 | 12 | 1.5 | 1 | 117 | 127 | 12.5 | 24.1 | 0.4 |
RB11015 | 145 | 126.5 | 15 | 1.5 | 1 | 122 | 136 | 23.7 | 41.5 | 0.75 | ||
RB11020 | 160 | 133 | 20 | 1.5 | 1.5 | 120 | 143 | 34 | 54 | 1.56 | ||
120 | RB12016 | 120 | 150 | 134.2 | 16 | 1.5 | 1.5 | 127 | 141 | 24.2 | 43.2 | 0.72 |
RB12025 | 180 | 148.7 | 25 | 2 | 1 | 133 | 164 | 66.9 | 100 | 2.62 | ||
130 | RB13015 | 130 | 160 | 144.5 | 15 | 1.5 | 2 | 137 | 152 | 25 | 46.7 | 0.72 |
RB13025 | 190 | 158 | 25 | 2 | 1 | 143 | 174 | 69.5 | 107 | 2.82 | ||
140 | RB14016 | 140 | 175 | 154.8 | 16 | 1.5 | 2 | 147 | 162 | 25.9 | 50.1 | 1 |
RB14025 | 200 | 168 | 25 | 2 | 1.5 | 154 | 185 | 74.8 | 121 | 2.96 | ||
150 | RB15013 | 150 | 180 | 164 | 13 | 1.5 | 2 | 157 | 172 | 27 | 53.5 | 0.69 |
RB15025 | 210 | 178 | 25 | 2 | 1 | 164 | 194 | 76.8 | 128 | 3.16 | ||
RB15030 | 230 | 188 | 30 | 3 | 2 | 173 | 211 | 100 | 156 | 5.3 | ||
160 | RB16025 | 160 | 220 | 188.6 | 25 | 2 | 2 | 173 | 204 | 81.7 | 135 | 3.14 |
170 | RB17020 | 170 | 220 | 191 | 20 | 1.5 | 2 | 184 | 198 | 29 | 62.1 | 2.11 |
180 | RB18025 | 180 | 240 | 210 | 25 | 2 | 2 | 195 | 225 | 84 | 143 | 3.44 |
190 | RB19025 | 190 | 240 | 211.9 | 25 | 1.5 | 2 | 202 | 222 | 41.7 | 82.9 | 2.99 |
200 | RB20025 | 200 | 260 | 230 | 25 | 2 | 2.5 | 215 | 245 | 84.2 | 157 | 4 |
RB20030 | 280 | 240 | 30 | 3 | 2.5 | 221 | 258 | 114 | 200 | 6.7 | ||
RB20035 | 295 | 247.7 | 35 | 3 | 2.5 | 225 | 270 | 151 | 252 | 9.6 | ||
220 | RB22025 | 220 | 280 | 250.1 | 25 | 2 | 2.5 | 235 | 265 | 92.3 | 171 | 4.1 |
240 | RB24025 | 240 | 300 | 269 | 25 | 2 | 3 | 256 | 281 | 68.3 | 145 | 4.5 |
250 | RB25025 | 250 | 310 | 277.5 | 25 | 2 | 3 | 265 | 290 | 69.3 | 150 | 5 |
RB25030 | 330 | 287.5 | 30 | 3 | 3 | 269 | 306 | 126 | 244 | 8.1 | ||
RB25040 | 355 | 300.7 | 40 | 3.5 | 3 | 275 | 326 | 195 | 348 | 14.8 | ||
300 | RB30025 | 300 | 360 | 328 | 25 | 2 | 3 | 315 | 340 | 76.3 | 178 | 5.9 |
RB30035 | 395 | 345 | 35 | 3 | 3 | 322 | 368 | 183 | 367 | 13.4 | ||
RB30040 | 405 | 351.6 | 40 | 3.5 | 3 | 326 | 377 | 212 | 409 | 17.2 | ||
350 | RB35020 | 350 | 400 | 373.4 | 20 | 1.5 | 3.5 | 363 | 383 | 54.1 | 143 | 3.9 |
400 | RB40035 | 400 | 480 | 440.3 | 35 | 3 | 3.5 | 422 | 459 | 156 | 370 | 14.5 |
RB40040 | 510 | 453.4 | 40 | 3.5 | 1.5 | 428 | 479 | 241 | 531 | 23.5 | ||
450 | RB45025 | 450 | 500 | 474 | 25 | 1.5 | 1.5 | 464 | 484 | 61.7 | 182 | 6.6 |
500 | RB50025 | 500 | 550 | 524.2 | 25 | 1.5 | 1.5 | 514 | 534 | 65.5 | 201 | 7.9 |
RB50040 | 600 | 548.8 | 40 | 3 | 3.5 | 526 | 527 | 239 | 607 | 26 | ||
RB50050 | 625 | 561.6 | 50 | 3.5 | 3.5 | 536 | 587 | 267 | 653 | 41.7 | ||
600 | RB60040 | 600 | 700 | 650 | 40 | 3 | 4 | 627 | 673 | 264 | 721 | 29 |
700 | RB70045 | 700 | 815 | 753.5 | 45 | 3 | 4 | 731 | 777 | 281 | 836 | 46 |
800 | RB80070 | 800 | 950 | 868.1 | 70 | 4 | 5 | 836 | 900 | 468 | 1330 | 105 |
900 | RB90070 | 900 | 1050 | 969 | 70 | 4 | 5 | 937 | 1001 | 494 | 1490 | 120 |
1000 | RB1000110 | 1000 | 1250 | 1114 | 110 | 6 | 6 | 1057 | 1171 | 1220 | 3220 | 360 |
1250 | RB1250110 | 1250 | 1500 | 1365.8 | 110 | 6 | 6 | 1308 | 1423 | 1350 | 3970 | 440 |
ایپلی کیشن:
• انڈسٹریل روبوٹ بازو ، Reducer ڈرائیو
• صحت سے متعلق ٹرانسمیشن ، NC روٹری ٹیبل
• مشین کے اوزار کی گردش حصہ
• معائنہ کے آلے, طبی سامان
• ایوی ایشن کا سامان ، فوجی ریڈار وغیرہ
Luoyang یوجی صنعت & ٹریڈ کمپنی لمیٹڈLuoyang شہر میں واقع, چین میں اہم بھاری صنعتی اڈوں میں سے ایک.
ہم بیرنگ کی پیداوار میں مہارت, غیر معیاری مشینری حصوں, مشین کے اوزار. بیرنگ کے لئے ، ہم کراس رولر بیئرنگ ، سلیوانگ بیئرنگ ، YRT بیئرنگ ، پتلی سیکشن بیئرنگ ، گیند سکرو اثر ، گہری نالی گیند بیئرنگ ، وغیرہ پیش کر سکتے ہیں. غیر معیاری مشین حصوں کے لئے ، ہم انرک لیدبت ، شفاعت ts ، سپروکیٹس ، سانچوں ، رولرس ، گھرنی ، کان کنی کی مشین حصوں ، وغیرہ کسٹمر ڈرائنگ اور ضروریات کے مطابق پیدا کر سکتے ہیں. مشین کے اوزار کے لئے ، ہم CNC عمودی مشین سینٹر ، CNC افقی لیتھ ، CNC گنٹری بورنگ اور گھسائی کرنے والی مشین ، CNC کی منزل کی قسم بورنگ ، اور گھسائی کرنے والی مشین پیش کرتے ہیں.
اگر آپ کے پاس کوئی دلچسپی ہے تو ، مفت محسوسہم سے رابطہاور ہم خوش آمدید گاہکوں اور دوستوں کا دورہ ہم
